С 1 сентября 2024 года вступает в силу новый стандарт ГОСТ Р70628-2023, который включает в себя

ГОСТ Р70628.1-2023 Трубопроводы из пластмасс для водоснабжения, дренажа и напорной канализации ПОЛИЭТИЛЕН (ПЭ) Часть 1 Общие требования

ГОСТ Р70628.2-2023 Трубопроводы из пластмасс для водоснабжения, дренажа и напорной канализации ПОЛИЭТИЛЕН (ПЭ) Часть 2 Трубы

ГОСТ Р70628.3-2023 Трубопроводы из пластмасс для водоснабжения, дренажа и напорной канализации ПОЛИЭТИЛЕН (ПЭ) Часть 3 Фитинги

ГОСТ Р70628.5-2023 Трубопроводы из пластмасс для водоснабжения, дренажа и напорной канализации ПОЛИЭТИЛЕН (ПЭ) Часть 5 Соответствие назначению системы

Настоящий стандарт ГОСТ Р70628.1-2023 дополнен обязательными испытаниями с ускоренным методом на стойкость к медленному распространению трещин на трубах с надрезом (ANPT) (см. приложение ДА) и методом определения модуля деформационного упрочнения (см. приложение ДБ), а также информацией о материале ПЭ 100-RC (см. приложение ДВ).

Как тестирует модуля деформационного упрочнения ?

1. Необходимые испытательные оборудования.

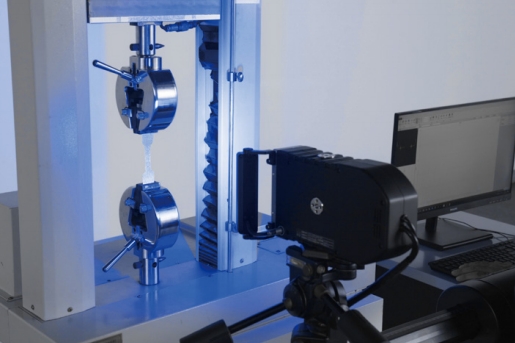

Во-первых, требуется yниверсальная испытательная машина с камерой , оснащённый датчиком нагрузки 1000 Н. Диапазон поддерживаемых температур — 80°C ±1°C.

Также необходим бесконтактный экстензометр.

2.Проведение испытания

Наносят контрольные метки на каждый испытуемый образец на равном расстоянии от середины испытуемого образца.

Измеряют ширину образца для испытания с точностью 0,01 мм и толщину с точностью 0,005 мм на каждом.

До начала испытания образцы кондиционируют в температурной камере не менее 30 мин при температуре (80±1)°С.

Закрепляют испытуемый образец в верхнем зажиме, не допуская повреждения и прилипания образца. Закрывают камеру.

После достижения температуры (80±1)°С закрепляют испытуемый образец в нижний зажим. Испытуемый образец должен оставаться в зажимах не менее 1 мин перед приложением нагрузки и началом испытания. Прикладывают предварительную нагрузку 0,4 МПа со скоростью 5 мм/мин.

Во время испытания измеряют нагрузку и удлинение испытуемого образца. Испытуемый образец растягивают при постоянной скорости перемещения 20 мм/мин до достижения значения коэффициента вытяжки от 8,0 до 12,0 или разрушения образца. Если образец разрушается до 8,5, образец исключают из расчета. Испытывают не менее пяти образцов. Если в зажимах происходит проскальзывание образца, то результат испытания не учитывают, а испытания повторяют.

Если Вам нужно узнать о соответствующем испытательном оборудовании, пожалуйста, не стесняйтесь обращаться в нашу компанию.
